Fußbodenheizung nachträglich einfräsen: Voraussetzungen, Ablauf und Grenzen

Das Fräsverfahren ist die einzige Bauweise, die eine Fußbodenheizung ohne einen einzigen Millimeter Aufbauhöhe in den Bestand bringt. Türen, Zargen, Schwellen und der Treppenantritt bleiben unangetastet. Das klingt nach der Lösung für jeden Altbau, ist es aber nicht: Das Verfahren stellt Bedingungen an den vorhandenen Estrich, die sich nicht schätzen lassen. Sie müssen gemessen werden, und wenn sie nicht erfüllt sind, hilft kein Nachverhandeln.

Dieser Beitrag beschreibt, was beim Fräsen technisch passiert, welche fünf Voraussetzungen vorher geprüft gehören und wie eine solche Baustelle abläuft. Die Preise haben wir in einen eigenen Beitrag zu den Kosten ausgelagert, die Schwachstellen des Verfahrens in einen Beitrag über Nachteile und Risiken.

Was beim Fräsen tatsächlich passiert

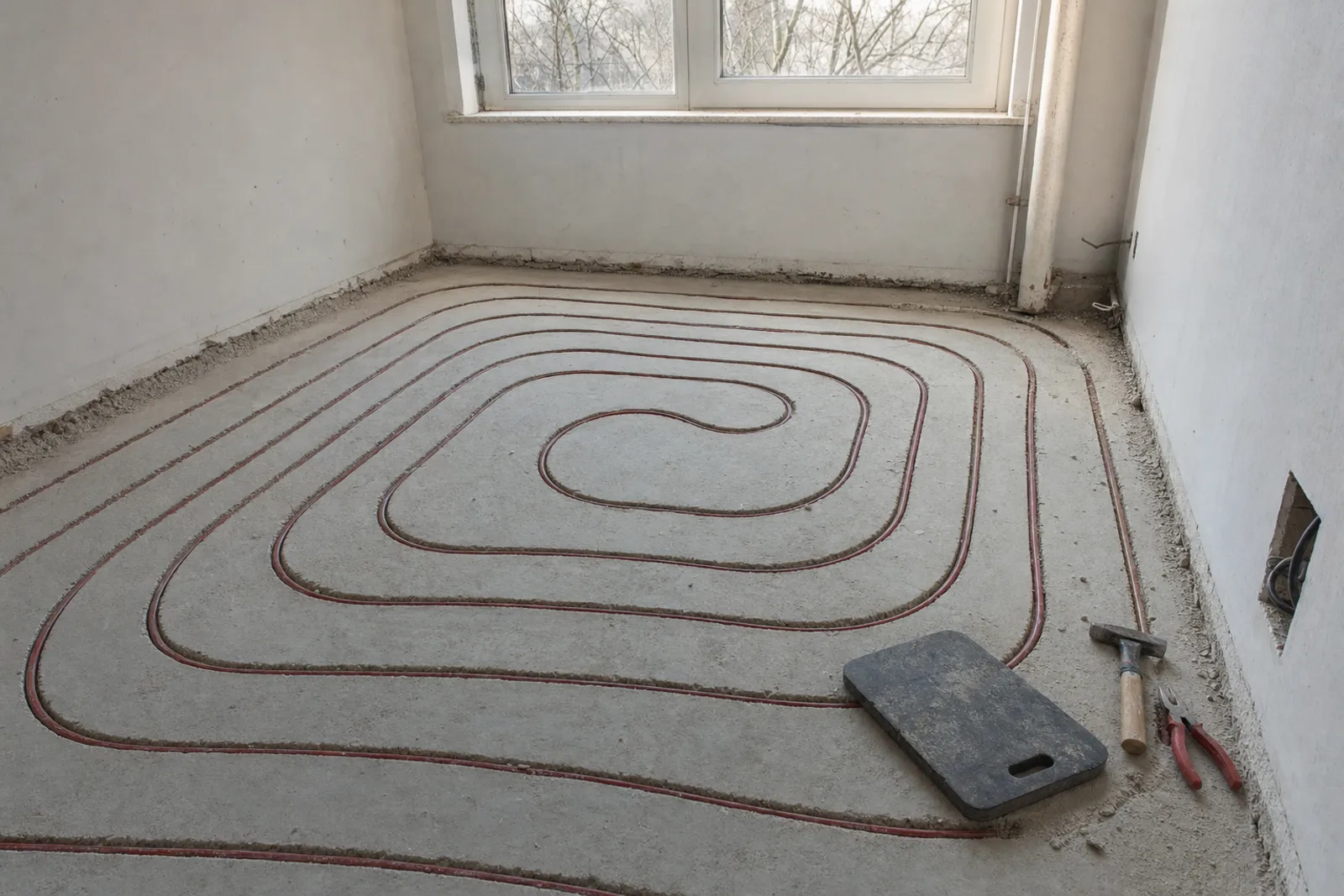

Eine Spezialmaschine schneidet Kanäle in den vorhandenen Estrich, meist in einem Schneckenmuster von außen nach innen. In diese Kanäle wird ein Heizrohr eingelegt und mit einer Vergussmasse bündig verschlossen. Danach liegt das Rohr im Estrich statt darüber, und die Oberkante des Bodens ist exakt dort, wo sie vorher war.

Der Unterschied zu allen anderen Bauweisen liegt genau darin. Bei Nassestrich, Trockenbau und Dünnschichtsystem wächst der Boden nach oben und das Rohr liegt in einer neuen Schicht. Beim Fräsen wird vorhandene Substanz weggenommen. Das macht das Verfahren attraktiv und zugleich empfindlich: Was einmal herausgeschnitten ist, kommt nicht zurück, und der Estrich muss den Eingriff statisch verkraften. Wie sich das Verfahren gegen die anderen drei Bauweisen schlägt, steht in unserem Vergleich der Fußbodenheizungssysteme.

Die fünf Voraussetzungen, die vorher feststehen müssen

1. Die Estrichdicke

Das ist die harte Grenze. Unter dem Fräskanal muss genug Estrich stehen bleiben, damit die Platte tragfähig bleibt. In der Praxis verlangen die Systemhersteller eine vorhandene Estrichdicke von mindestens 40 bis 45 Millimetern, je nach Rohrdimension und Frästiefe auch mehr.

Die Dicke lässt sich nicht von oben beurteilen. Sie wird über eine Bauteilöffnung oder eine Kernbohrung gemessen, und zwar an mehreren Stellen im Raum. Ein Estrich, der an der Tür 50 Millimeter hat, kann in der Raummitte auf 38 Millimeter abfallen, weil der Rohbetonboden nicht eben war. Genau diese Stelle entscheidet dann über die gesamte Fläche.

Wichtig ist eine Abgrenzung, die in Prospekten gern verschwimmt: Die Rohrüberdeckung von 40 beziehungsweise 45 Millimetern aus DIN 18560 gilt für klassische Heizestriche, die neu eingebaut werden. Sie ist nicht automatisch der Nachweis dafür, dass eine nachträgliche Fräsung zulässig ist. Maßgeblich ist die Ausführungsanweisung des konkreten Frässystems.

2. Die Estrichart

Zementestrich und Calciumsulfatestrich, umgangssprachlich Anhydritestrich, verhalten sich beim Fräsen und beim Verguss unterschiedlich. Calciumsulfat ist feuchteempfindlich, und nicht jede Vergussmasse ist dafür freigegeben. Wird die falsche Masse verwendet, kann es an der Kontaktzone zu Treiberscheinungen und Festigkeitsverlust kommen.

Die Estrichart gehört deshalb vor dem Angebot bestimmt und im Angebot benannt, zusammen mit der dafür freigegebenen Vergussmasse. Ein Angebot, das nur "Verguss" schreibt, ist an dieser Stelle unvollständig.

3. Risse, Hohllagen und Festigkeit

Ein Estrich, der bereits gerissen ist oder hohl klingt, wird durch das Fräsen nicht besser. Die Kanäle schwächen den Querschnitt zusätzlich, und ein Riss wandert bevorzugt entlang der neuen Schwachstelle. Hohllagen bedeuten, dass die Platte stellenweise nicht aufliegt; unter der Fräse und später unter Punktlasten arbeitet sie dann.

Geprüft wird durch Abklopfen der gesamten Fläche und eine Kartierung des Rissbildes. Ein mürber, stark poröser oder großflächig gerissener Estrich schließt das Verfahren aus. In diesem Fall ist der Ausbau des Estrichs und ein neuer Aufbau nicht die teurere, sondern die einzige fachgerechte Lösung.

4. Leitungen und Bewehrung im Estrich

In Bestandsestrichen liegen häufig Elektroleitungen, gelegentlich Wasserleitungen, in manchen Bauweisen Stahlmatten oder Estrichgitter. Die Fräse unterscheidet nicht. Ein durchtrenntes Kabel ist ärgerlich, eine durchtrennte Stahlbewehrung ist ein statisches Problem, weil sie die Rissverteilung der Platte übernimmt.

Vor dem Fräsen gehört deshalb eine Leitungsortung, bei Verdacht auf Bewehrung ein zerstörungsfreies Ortungsverfahren wie Radar. Faserbewehrung ist dabei anders zu bewerten als eine Stahlmatte: Fasern verteilen sich im Querschnitt und werden durch einen Kanal nicht in gleicher Weise entwertet. Wird eine Stahlmatte angeschnitten, ist das Fräsen nur nach Freigabe des Systemherstellers und gegebenenfalls eines Tragwerksplaners vertretbar.

5. Was unter dem Estrich liegt

Diese Voraussetzung ist keine technische Ausschlussbedingung, sondern eine wirtschaftliche, und sie wird am häufigsten übersehen. Beim Fräsen bleibt der Bodenaufbau unter dem Estrich unverändert. Ist dort keine oder nur eine dünne Dämmung, heizen Sie einen Teil der Wärme dauerhaft nach unten weg.

Die Größenordnung lässt sich überschlagen. Bei einem Boden mit einem U-Wert von 1,0 W/(m²K) und 20 Kelvin Temperaturdifferenz nach unten gehen rechnerisch rund 20 Watt je Quadratmeter verloren, bei einem gedämmten Boden mit 0,25 W/(m²K) sind es etwa 5 Watt. Über einem beheizten Kellerraum ist ein Teil davon nutzbar, über Erdreich oder einem unbeheizten Keller ist er weg. Warum die Dämmung unter der Heizfläche nicht optional ist, steht in unserem Beitrag zur Dämmung unter der Fußbodenheizung.

Wie tief wird gefräst und wie breit ist der Kanal

Für das in Deutschland übliche Rohr mit 16 Millimetern Außendurchmesser und 2 Millimetern Wandstärke liegen die Praxiswerte bei etwa 16 bis 17 Millimetern Frästiefe und 14 bis 20 Millimetern Kanalbreite. Der Verlegeabstand der Kanäle beträgt meist 100 bis 150 Millimeter.

Der Verlegeabstand ist die wichtigste Stellschraube und keine Geschmacksfrage. Enger verlegt heißt mehr Leistung bei gleicher Vorlauftemperatur, aber auch mehr Rohr, mehr Frässtrecke und mehr Kosten. Welcher Abstand nötig ist, ergibt sich aus der raumweisen Heizlast nach DIN EN 12831 und der Auslegung der Heizfläche nach DIN EN 1264. Wer den Abstand pauschal auf 125 Millimeter setzt, weil das die Standardeinstellung der Maschine ist, hat nicht gerechnet.

Der Ablauf einer Fräsbaustelle

Für eine Fläche von rund 80 Quadratmetern in einem Einfamilienhaus sieht ein realistischer Ablauf so aus:

Damit liegt eine übliche Fräsbaustelle bei etwa zwei bis drei Wochen vom ersten Tag bis zum fertigen Boden. Schnell abbindende Vergussmassen können das verkürzen, eine ungünstige Estrichart, hohe Restfeuchte oder eine zusätzlich nötige Spachtelung verlängern es.

Zwei Schritte in dieser Liste sind nicht verhandelbar. Die Druckprobe muss vor dem Verguss erfolgen und protokolliert werden, denn danach ist das Rohr nicht mehr zugänglich. Und das Funktionsheizen nach DIN EN 1264-4 ist kein Trockenlauf zur Beruhigung, sondern der Nachweis, dass die Konstruktion das Aufheizen ohne Schaden verträgt. Was Funktionsheizen von Belegreifheizen unterscheidet und welche Restfeuchtewerte gelten, steht in unserem Beitrag zur Belegreife.

Staub, Lärm und Wohnen während der Arbeiten

Gefräst wird mit Absaugung, trotzdem entstehen Lärm und Reststaub. Der Arbeitsbereich gehört abgeklebt und gegen die übrige Wohnung abgeschottet. In Räumen, die nicht betroffen sind, ist der Aufenthalt in der Regel möglich; im Fräsbereich sollten Kinder, Haustiere und staubempfindliche Personen während der Fräsarbeiten nicht sein.

Während des Funktionsheizens kann normalerweise gewohnt werden. Dauerhaft gekippte Fenster sind in dieser Phase allerdings keine gute Idee: Das Lüften gehört zum Trocknungskonzept und wird mit dem ausführenden Betrieb abgestimmt, nicht nach Gefühl gemacht.

Kann man eine Fußbodenheizung selbst einfräsen?

Fräsmaschinen lassen sich mieten, und es gibt Anbieter, die genau das bewerben. Technisch möglich ist es. Wirtschaftlich und rechtlich sprechen mehrere Punkte dagegen.

Das Fräsen selbst ist der einfachste Teil der Arbeit. Die anspruchsvollen Teile sind die Bestandsaufnahme vorher, die Auslegung der Heizkreise, die Druckprobe, die Wahl der richtigen Vergussmasse und das protokollierte Funktionsheizen. Geht dabei etwas schief, liegt der Fehler unter einem Boden, den Sie gerade erst neu verlegt haben.

Dazu kommt: Für die steuerliche Förderung nach § 35c EStG und für jede BAFA- oder KfW-Förderung ist die Ausführung durch ein Fachunternehmen Voraussetzung. Wer selbst fräst, verzichtet auf beides und auf jede Gewährleistung.

Wann das Fräsverfahren die richtige Wahl ist

Das Verfahren spielt seine Stärke genau in einer Situation aus: Der vorhandene Estrich ist intakt und dick genug, der alte Bodenbelag muss ohnehin herunter, und für Aufbauhöhe ist kein Platz. Typisch ist das im Altbau mit knappen Türhöhen, bei Denkmalschutz, bei durchlaufenden Böden zwischen Räumen und überall dort, wo ein Treppenantritt nicht geändert werden darf.

Umgekehrt scheidet es aus, wenn der Estrich zu dünn, gerissen, hohl oder mürbe ist, wenn Bewehrung oder Leitungen nicht sicher lokalisiert werden können oder wenn die rechnerische Heizlast mit der erreichbaren Flächenleistung nicht zu decken ist. Und es ist die falsche Wahl, wenn unter dem Estrich keine Dämmung liegt und der Boden ohnehin geöffnet werden müsste, um das zu ändern. Dann ist der Estrichausbau der ehrlichere Weg.

Was vor der Beauftragung vorliegen sollte

Bevor Sie unterschreiben, sollten diese Punkte schriftlich geklärt sein:

• Bestandsaufnahme des Bodenaufbaus mit gemessener Estrichdicke an mehreren Stellen, nicht geschätzt
• Estrichart und Festigkeit, dazu die dafür freigegebene Vergussmasse
• Befund zu Hohllagen und Rissen sowie ein Plan der Bewegungs- und Bauwerksfugen
• Leitungs- und Bewehrungsortung mit dokumentiertem Ergebnis
• Heizlastberechnung nach DIN EN 12831 und daraus abgeleiteter Verlegeabstand
• Protokolle, die Sie erhalten: Druckprobe, Funktionsheizen nach DIN EN 1264-4, CM-Messung vor der Belegung
• Hydraulischer Abgleich als eigene Position im Angebot, nicht als Zusatz auf Zuruf

Der letzte Punkt entscheidet später darüber, ob die Anlage mit niedriger Vorlauftemperatur läuft oder ob einzelne Räume nie warm werden. Warum der Abgleich bei einer Fußbodenheizung besonders wichtig ist, steht in unserem Beitrag zum hydraulischen Abgleich.

Wenn ein Anbieter diese Unterlagen nicht liefern will oder auf Nachfrage ausweicht, ist das die Antwort auf die Frage, ob Sie dort beauftragen sollten. Eine eingefräste Fußbodenheizung ist gut, wenn der Untergrund sie hergibt. Ob er das tut, steht nicht im Prospekt, sondern im Messprotokoll.
